cs2 出來一段時間了，早想玩玩新的槌子了（Hammer）
學習該工具最好的方式便是移植地圖，於是決定在暑期移植我最喜歡的連跳圖之一 : bhop_exodus
快出來吧連跳服

該文為心得筆記，僅供參考。
該地圖工作坊連結: https://steamcommunity.com/sharedfiles/filedetails/?id=3325828193

移植方向
s1 (source 1) 與 s2 (source 2) 的地圖製作方式相差甚大
s1 地圖由一堆方塊組成
s2 更像是模型的製作方式

由於遊戲引擎的不同，要做到 1:1 完美移植是不可能的
因此移植的主要方向是維持風格、玩法不變，並盡可能地還原功能
可以的話利用新的 PBR 材質、光照提升地圖品質

import_scripts 移植工具
可以先輸出兩張圖，一個用 "Generate and use bsp on import"、一個不用
差別為使否合併、移除brushes，不使用的話就是保留s1的方塊們

"-usebsp" 較常使用，但會發現有些較複雜的 brushes 會跟其他連在一起，一面面處裡也耗時間
這時候就能從另一張圖複製過來

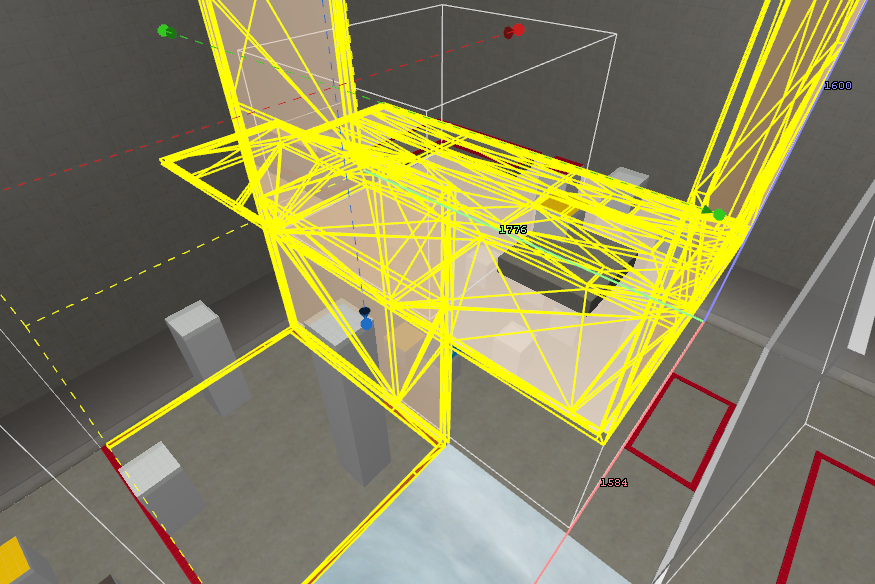

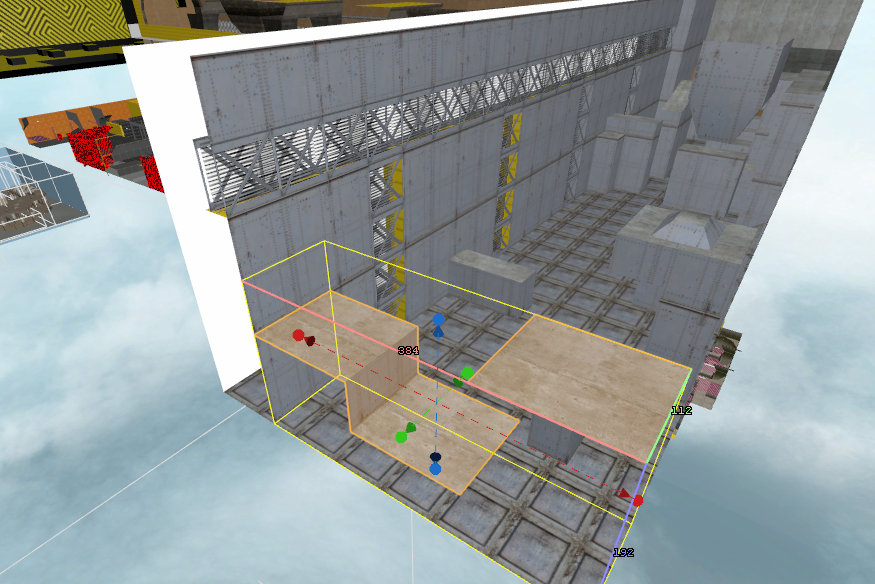

"-usebsp":
螢幕擷取畫面 2024-09-13 153112.png

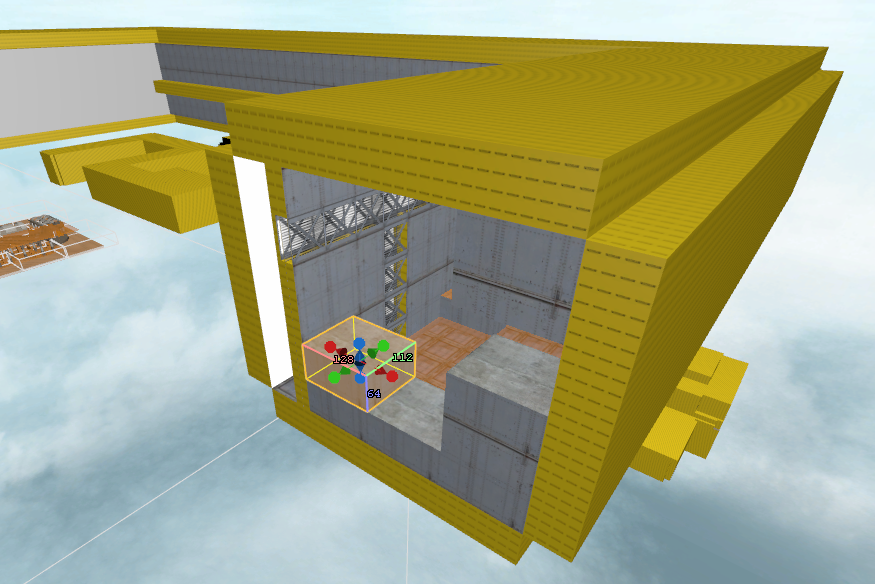

不使用:

material 材質
有些材質不會自動轉換，得手動轉
rough 有些會顏色反轉，導致異常反光

原本 s1 的 material proxies 用 dynamic expression 重現，能用各種函式
（第一次使用繪圖計算機這玩意
https://developer.valvesoftware.com/wiki/Dota_2_Workshop_Tools/Materials/Dynamic_Material_Expressions

Render Effects 中任何有關透明度的在 csgo/cs2 中沒效果，得透過材質 dynamic expression 實現
https://developer.valvesoftware.com/wiki/Render_effects

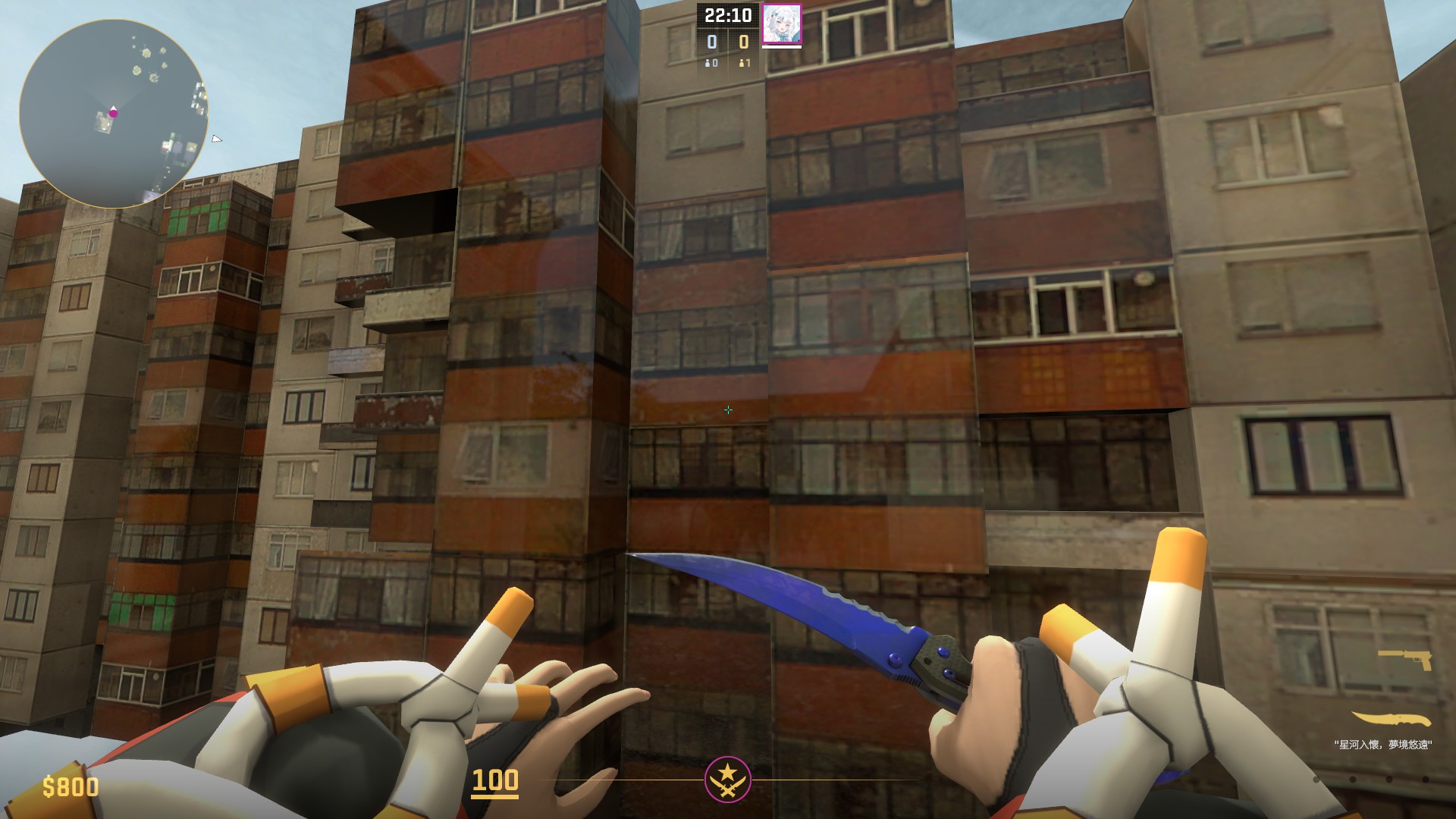

rough 不正常的範例:

Skybox 天空
預設 toolsskybox 不擋玩家，若想避免玩家掉到地圖外，可以做自訂的 toolsskybox
Shaders 用 Generic
該材質的 User Material Attributes 需添加 tools.toolsmaterial、mapbuilder.sky、mapbuilder.nodraw、mapbuilder.playerclip 四項
其中 mapbuilder.playerclip 便能對玩家實體碰撞

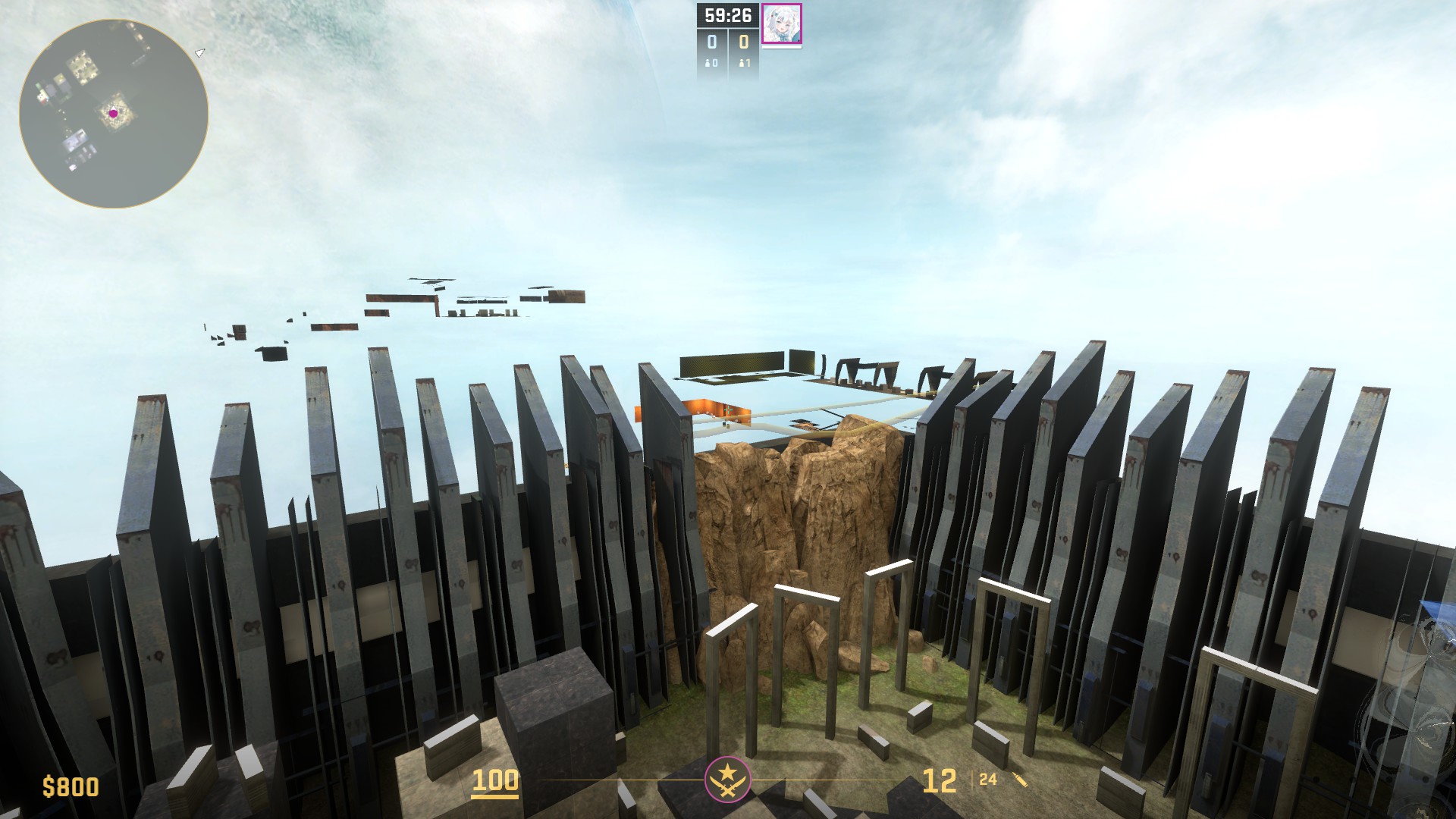

不知為何，使用 Fast Compile 以外 build，有些物件會無視 vis
導致會在天空看到另一關卡的某些物件
這時候可以建一個材質，Shaders 用 Csgo Moondome 做出假的 Skybox 遮擋
該材質的 User Material Attributes 需添加 mapbuilder.sky 和 mapbuilder.playerclip (可選) 這兩項
更新：那些物件的 Object Properties 中有一個 "Disable Mesh Merging" 選項，勾選可解決該物件的 vis

trigger 觸發
體積過大似乎會無效，得切成多個

trigger_push 推玩家在 cs2 速度並不一樣，不能直接用
若是垂直 push 可以直接套用 new = old / (200 / 3)
水平的話我是給實體取名，然後遊戲中 "ent_fire name SetPushSpeed 數值" 尋找相近數值

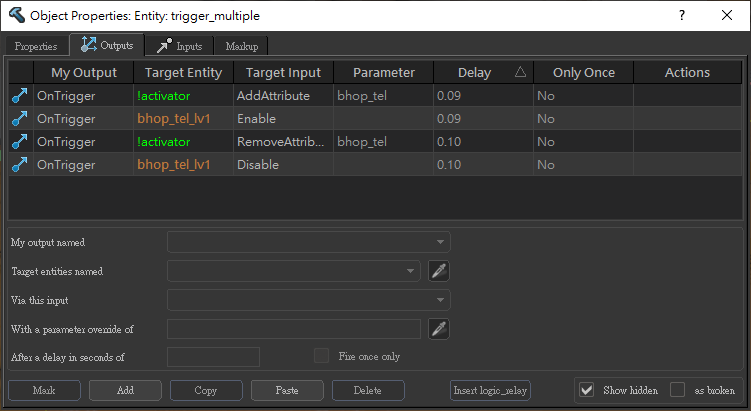

連跳板常用的 "AddOutput !activator bhop" 沒效果，可以用 AddAttribute 搭配 filter_activator_attribute_int
或是 AddContext 搭配 filter_activator_context
要注意 trigger_teleport 得重新開關才會傳送
螢幕擷取畫面 2024-09-13 192717.png

lighting 光照
自動轉換的 light_omni2 基本上可以刪掉重製，除了顏色外有許多問題
首先是範圍過大會導致地圖 build 緩慢，然後有些亮度會達到太陽表面般的數值

有些光可以用 light_rect 取代，甚至用來補光、避免有些地方過暗

s2 多了個色溫模式，更能接近現實的顏色，可多利用
此外還能類似 de_nuke 那樣投射陰影（最好一個地方不超過4、5個光源）

粒子效果
func_dustcloud、env_steam、func_smokevolume 等幾乎所有粒子效果的實體 s2 都無效
需使用獨立的粒子效果工具重製，然後用 info_particle_system 實體放在地圖中

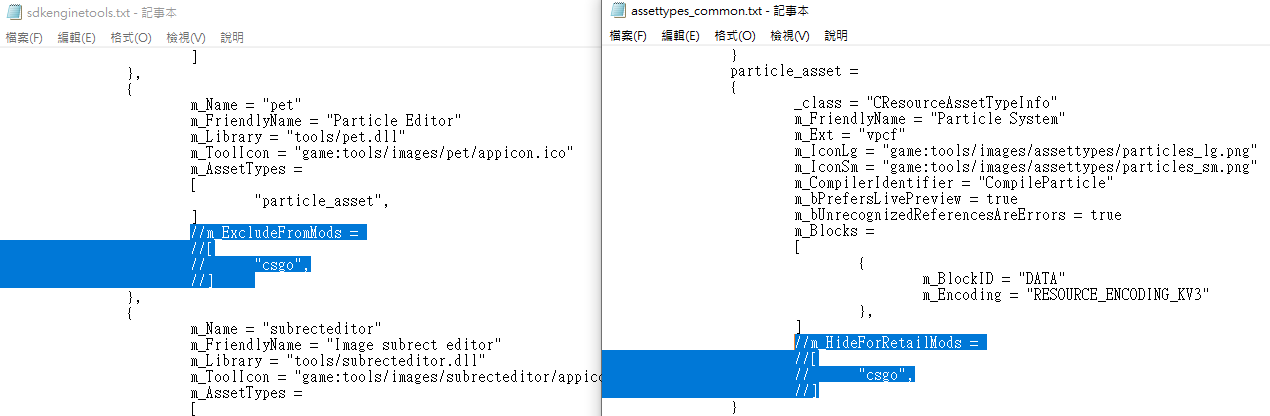

可以透過修改 "Counter-Strike Global Offensive\game\bin\sdkenginetools.txt" 中的 "m_Name = "pet"" 區塊，
就能啟用 Particle Editor 工具

螢幕擷取畫面 2024-09-13 154726.png

濾鏡/後製
透過 post_processing_volume 實體添加

css 移植過來的圖多少會帶有 Bloom (高光)
但看在老天的份上，移植時多少調整一下數值好吧，玩了多少圖都沒調，瞎了都

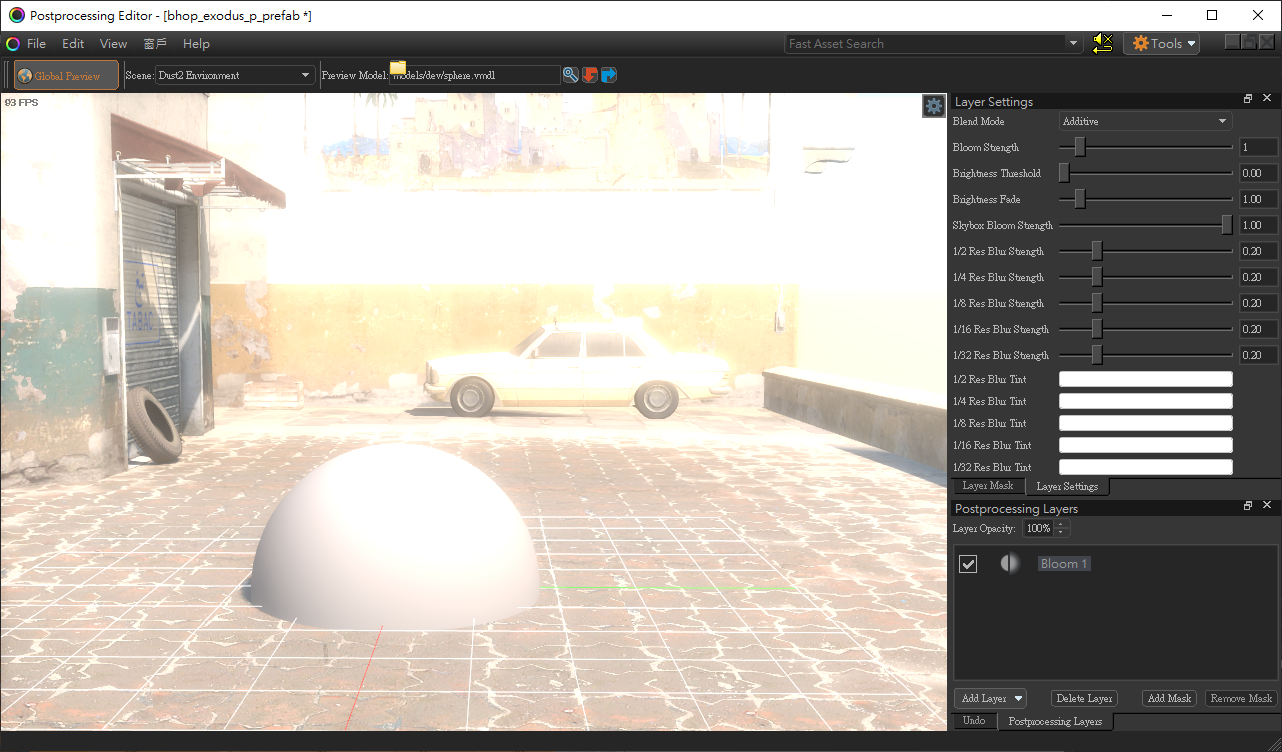

Bloom Strength 1.00:
螢幕擷取畫面 2024-09-13 155106.png

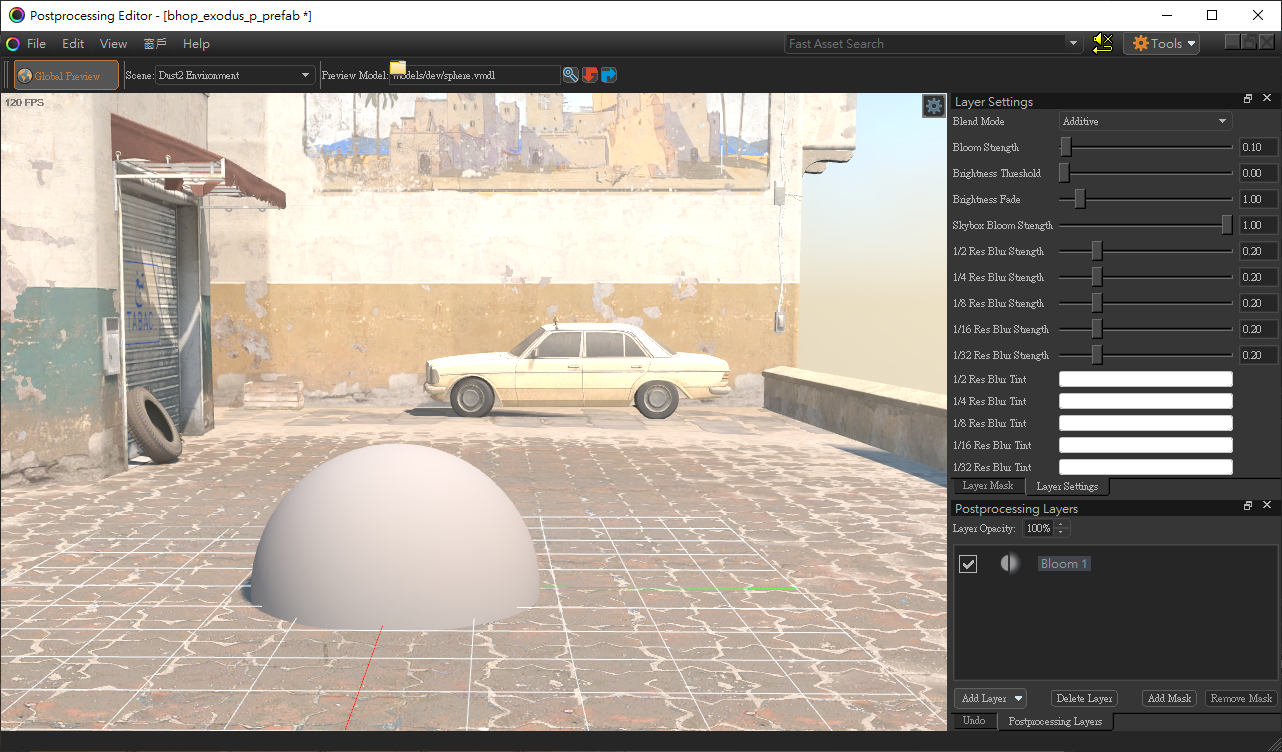

Bloom Strength 0.10:
螢幕擷取畫面 2024-09-13 155123.png

Build Map
花時間，然後又吃 GPU，看影片還卡

選擇 Final Compile 模式時，Settings -> Baked Lighting -> Resolution 可以調成 4096
地圖檔案大小增加不多，但光影會好很多

說到光影，我發現地圖暗處，或是牆與地板的銜接處有時會有奇怪的光影
這些地方多次 build 會有不一樣的結果，估計是光追雜訊的問題
只能期望 build 的結果較不明顯吧

上傳到工作坊之前記得清理 "Counter-Strike Global Offensive\game\csgo_addons\地圖" 中未使用的材質、模型、地圖等
以節省地圖檔案大小，若有 .los 檔案也可以刪除

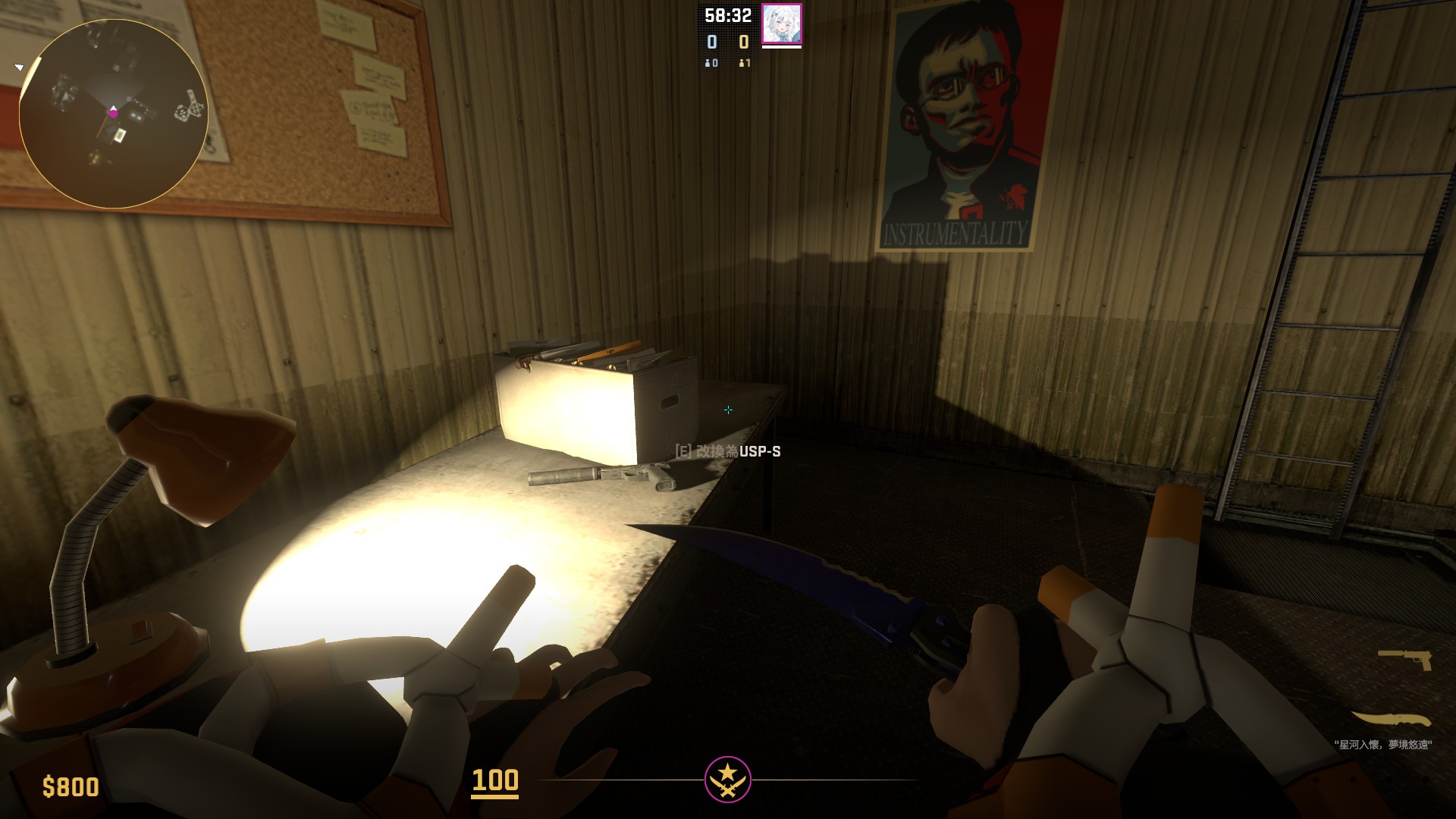

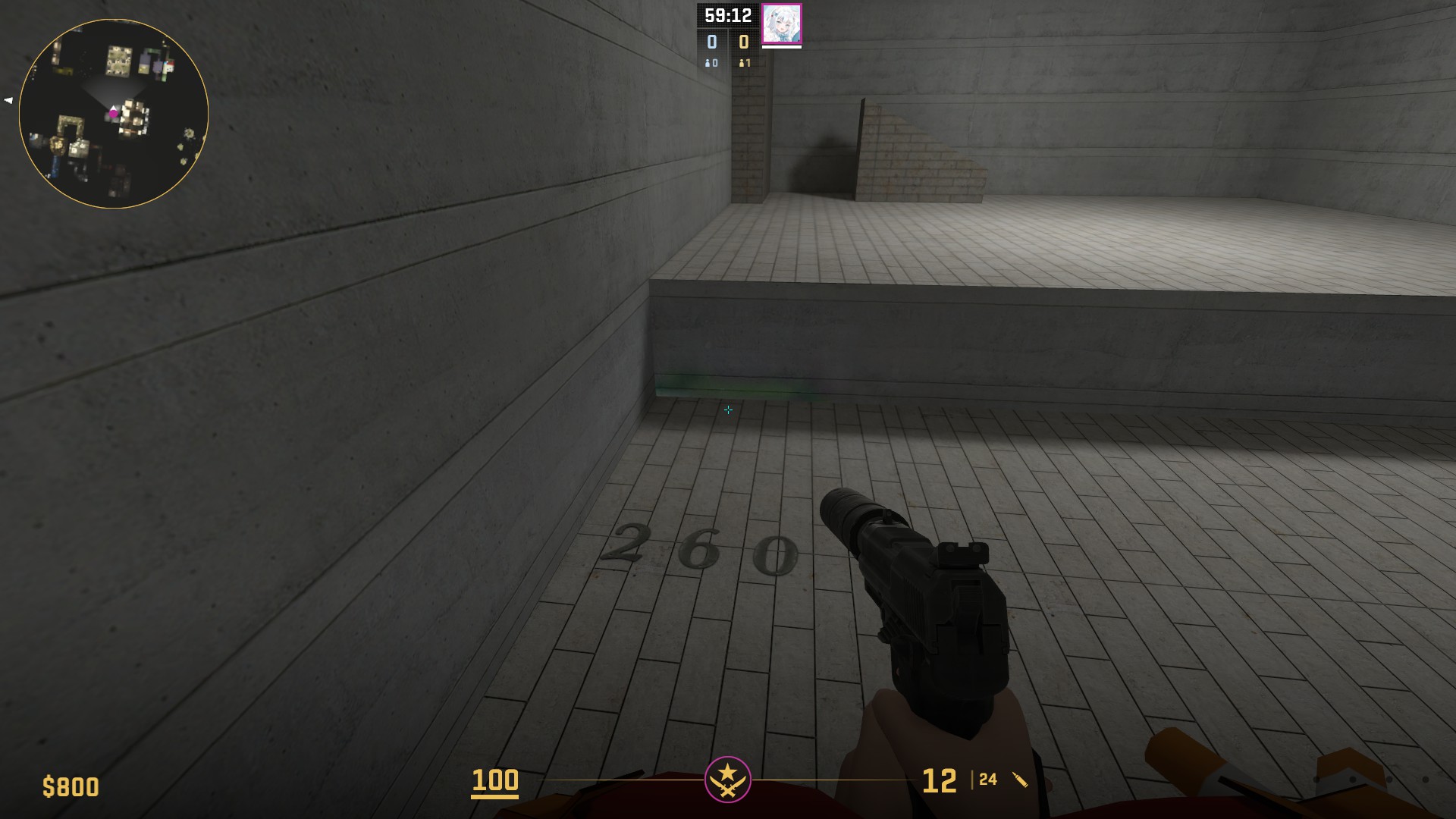

這些奇怪的光影不影響遊玩，但就是看不慣:

其他/心得
還有挺多技巧沒說，比如 soundevents
就太麻煩了，先不講（躺

就一張圖能學到的東西就一堆了，絕大多數都是自己摸索
許多 s2 資料 developer.valvesoftware.com 網站都未完尚，而且會發現 cs2 還是有許多未完成的功能
種種原因大幅增加入門難度，但會發現 s2 的工具還是比 s1 好用多了
希望能看到更多好圖
